1.什么是晶體三極管
晶體三極管通常簡稱為晶體管或者三極管，是一種具有兩個PN結的半導體器件。晶體三極管的文字符號"VT ”；晶體三極管是電子電路中核心器件之一，在各種電路中應用十分廣泛。晶體三極管分為NPN型和PNP型兩大類，它們的導電極性完全不同。

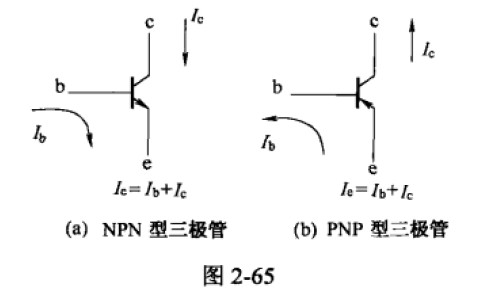

NPN型管工作時，集電極c和基極b接正電，電流由集電極c和基極b流向發射極e，其圖形符號中箭頭向外即表示電流方向，如圖2-65所示。
PNP型管工作時，集電極c和基極b接負極，電流由發射極e流向集電極c和基極b，其圖形符號中箭頭向里即表示了電流方向，如圖中2-65所示。
2.晶體三極管的特點是什么？
晶體三極管的特點是具有電流放大作用，即可以用較小的基極電流控制較大的集電極（或發射極）電流，集電極電流是基極電流的a倍。
3.晶體三極管的工作原理
晶體三極管的基本工作原理是，當基極（輸入端）輸入一個較小的基極電流Ia時，其集電極（輸出端）將按比例產生一個較大的集電極電流Ic，這個比例就是三極管的電流放大系統（又稱之為放大倍數）b，即Ic=bIa。發射極是公共端，發射極電流Ie=Ic+Ia=(1+b)Ia。可見，集電極電流和發射極電流受基極電流控制，所以晶體三極管是電流控制型器件。
