晶體二極管是一種常用的半導體器件，簡稱二極管。它是由一個P型半導體和N型半導體形成的P-N結，并在P-N結兩端引出相應的電極引線，再加上管殼密封制成的。
晶體二極管的電路符號為
，它最重要的特性就是單方向?qū)щ娦浴＜丛陔娐分�，電流只能從晶體二極管的正極流入，負極流出。

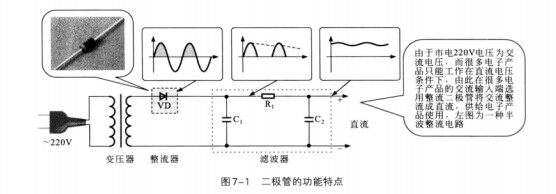

二極管的功能特點見圖7-1。
這是一個半波整流的電路原理圖，在該電路中，二極管起整流的作用。
由于二極管具有單向?qū)щ娞匦�，在交流電壓處于正半周時，二極管導通；在交流電壓處于負半周時，二極管截止，因而交流電經二極管VD整流后就變?yōu)槊}動電壓（缺少半個周期）。然后再經RC濾波即可得到直流電壓。

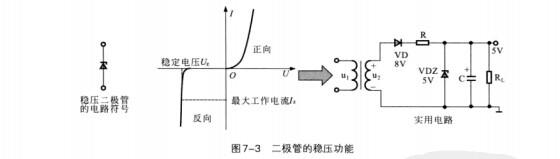

二極管的穩壓功能見圖7-3。
這是由二極管（穩壓二極管）構成的穩壓電路。在該電路中，二極管VD1起整流的作用，二極管VD2起穩壓的作用。
正常情況下，二極管VD2負極接外加電壓的高端，正極接外加電壓的低端。而當激光VD2反向電壓出現突變時，電流急劇增大，二極管VD2被電流“擊穿”，反向電壓保持恒定，從而實現穩定直流電壓的功能。

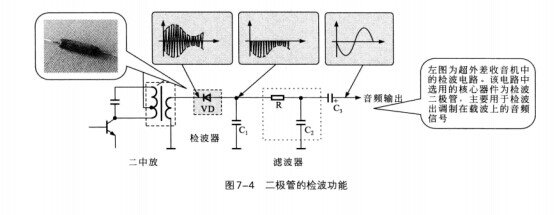

二極管的檢波功能見圖7-4。
這是由二極管構成的超外差收音機檢波電路，在該電路中，VD為檢波二極管。第二中放輸出的調幅波加到二極管VD負極，由于二極管單向?qū)щ娞匦裕湄摪胫苷{(diào)幅波通過二極管，正半周被截止，通過二極管VD后輸出的調幅波只有負半周。負半周的調幅波再由RC濾波器濾除其中的高頻成分，電容C3阻止其中的直流成分，輸出的就是調制在載波上的音頻信號，這個過程稱為檢波。
